Câbles composites

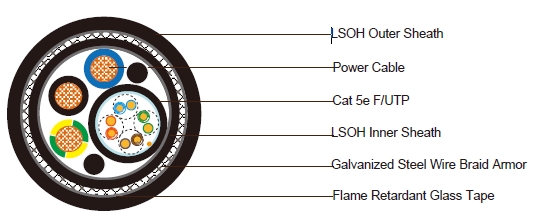

Câble composite à gaine FRLSOH avec blindage en tresse d'acier galvanisé : Cat 5e + Câble électrique 3x2,5 mm²
Construction:
Câble Cat5e F/UTP
Conducteur : Conducteur en cuivre massif de 0,50 mm
Isolation : Polyéthylène. Épaisseur de 1,56 mm
Blindage : Ruban en aluminium polyester avec fil de drainage en cuivre étamé de 0,5 mm
Gaine : Gaine FRLSOH. Épaisseur de 1,0 mm. Diamètre extérieur nominal de 6,7 mm
Couleur de la gaine : Noir
Câble électrique 3x2,5 mm²
Conducteur : Fil de cuivre tressé étamé de 2,5 mm² (7/0,67 mm)
Isolation : XLPE. Épaisseur de 0,7 mm, diamètre extérieur nominal de 3,44 mm
Couleur de l'isolation : Bleu, Noir et Vert/Jaune
Assemblage des éléments
Remplissage (facultatif) : PP ou PE
Enveloppement : Ruban ignifuge en fibre de verre
Gaine intérieure : Noir FRLSOH
Armure : Tresse en acier galvanisé de 0,2 mm
Gaine extérieure : LSOH avec ruban ignifuge en fibre de verre à l'intérieur
Résistance à l'eau
Résistance à l'huile
Résistance à la lumière et aux UV
Résistance aux hydrocarbures aliphatiques
Étanche aux gaz/vapeurs (facultatif)
Épaisseur : 1,7 mm. Diamètre total nominal de 17,5 ± 1,5 mm
Couleur de la gaine : Noir ou Gris
Propriétés électriques et physiques à 20°C :
Cat 5e F/UTP (1-100 MHz)
Résistance électrique maximale : 93,8 ohms/km
Résistance d'isolation : 2000 MOhm/km
Température de fonctionnement : -20°C/+90°C
Déséquilibre de résistance maximal : 5%
Capacité mutuelle maximale : 5,6 nF/100 m
Déséquilibre de capacité maximal : 330 pF/100 m
Impédance caractéristique : 100 ± 15 ohms (1-100 MHz)
Vitesse nominale de propagation : 69%
Délai de propagation maximal : 536 ns/100 m à 100 MHz
Délai de propagation maximal différentiel : 30 ns/100 m
Câble électrique
Résistance électrique maximale : 7,56 ohms/km
Résistance d'isolation minimale : 1000 MOhm/km
Température de fonctionnement : -20°C/+90°C
Tension nominale : 0,6/1 kV
Assemblage du câble
Rayon de courbure minimal : 420 mm
Température de fonctionnement : -30°C/+80°C
Performance au feu
Faible production de fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Propagation des flammes : IEC60332
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
